NC ( Numeric Control ) açı ayarlı ve dahili çekicili hortum kesme makinesi.
Otomotiv sektöründe, muhtelif çaplardaki kauçuk hortumların, istenilen açılarda veya düz olarak kesimi için tasarlanmış, üzerinde metraj sayıcılı dahili çekicisi bulunan, numerik kontrollü kesim makinesidir. Testere grubu dikey ve açısal hareketi ile çekici grubu tahriki, ayrı ayrı servo motor ve hassas redüktör grupları ile sağlanmaktadır.
Malzeme kesimini yapan testere motoru, frekans kontrollüdür ve malzemeye göre devir ayarı yapılabilir. Testere, kesimi malzemenin içinden geçtiği bir kılavuz kalıp ile yapar. Kılavuz kalıp malzemeye göre değiştirilebilir. Kesilecek malzemeye göre, kesici takımın soğutulması gerekebileceği düşünülerek, makineye soğutma suyu devir daim sistemi dahil edilmiştir.
Elektronik kontrol tasarımı, kauçuk ekstruder hattında senkron çalışmaya adapte edilebilecek şekilde yapılmıştır.
Kesim işlemi, dokunmatik panel kullanılarak yapılır. Dokunmatik panel, aynı zamanda veri giriş ekranı olarak kullanılır ve değişik kesim pozisyonları için ürüne göre reçeteleme yapılabilir.
Makine üzerindeki dahili mini çekici, tek servo motor tahriklidir ve kalınlık ayarlıdır. Kalınlık ayarlanırken, malzeme ekseni değişmez. Çekici hızı malzemeye göre ayarlanabilmektedir.

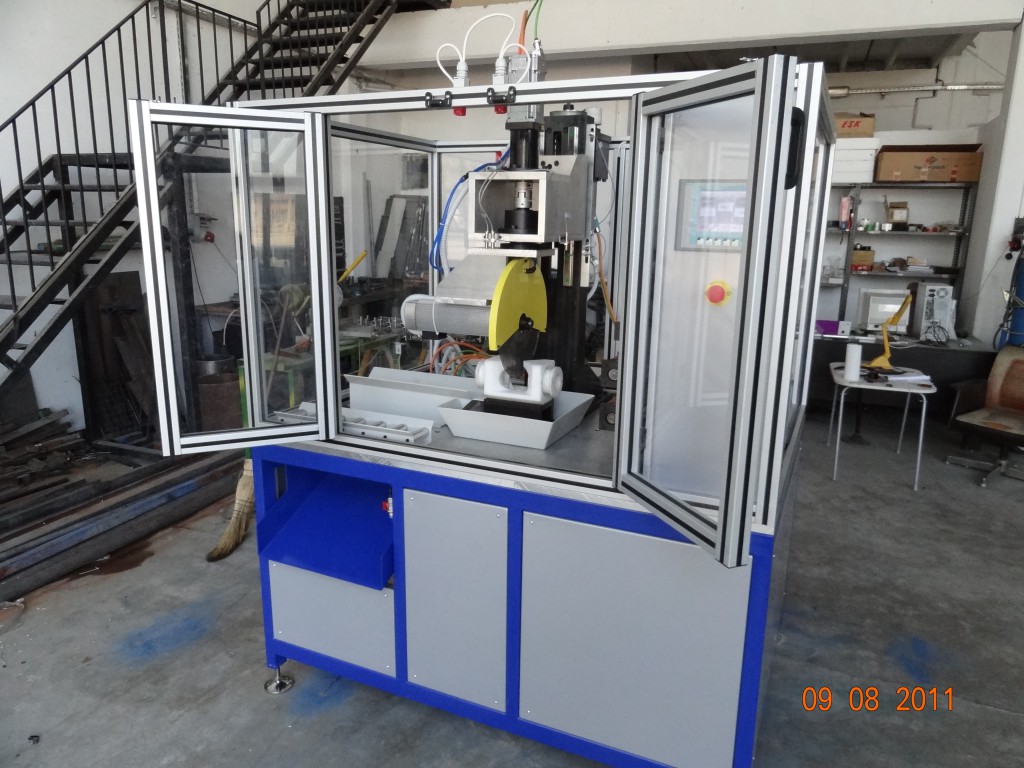

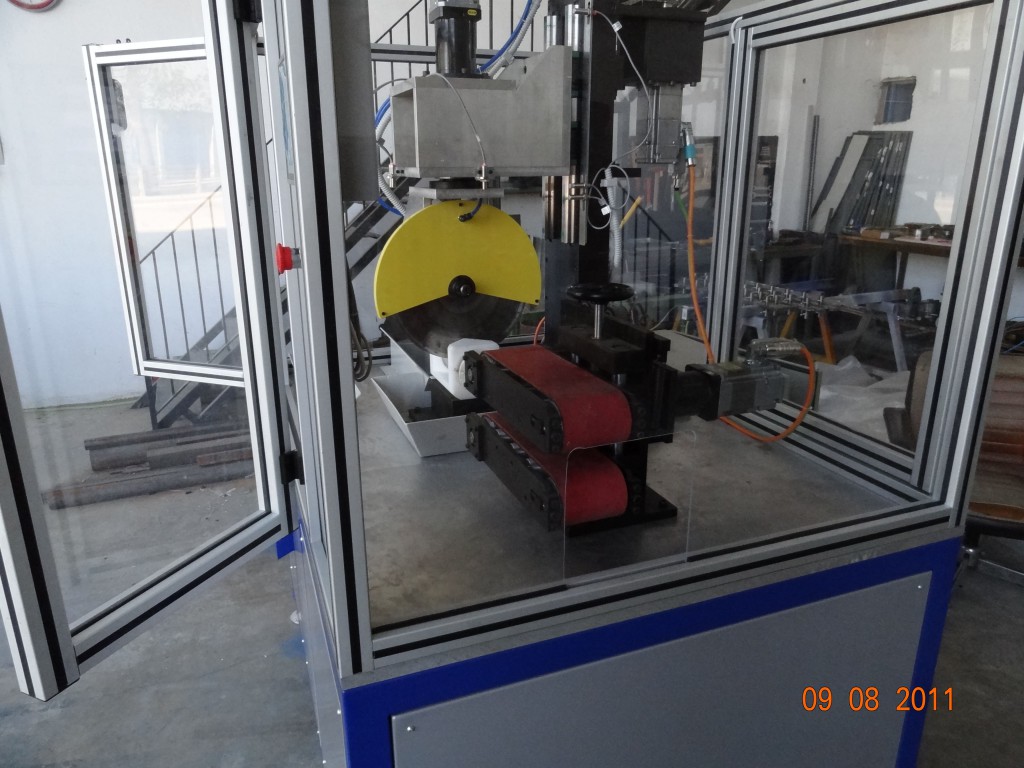

Makine Genel Görünüş

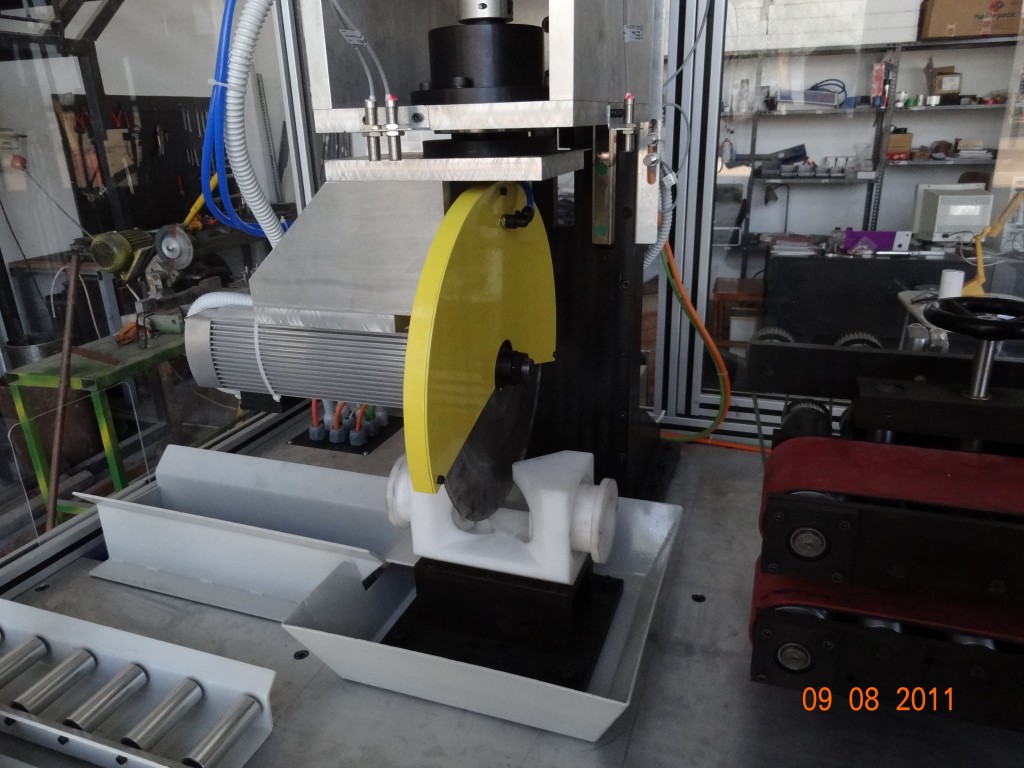

Kesici Grubu ve Değştirilebilir Malzeme Kılavuzu

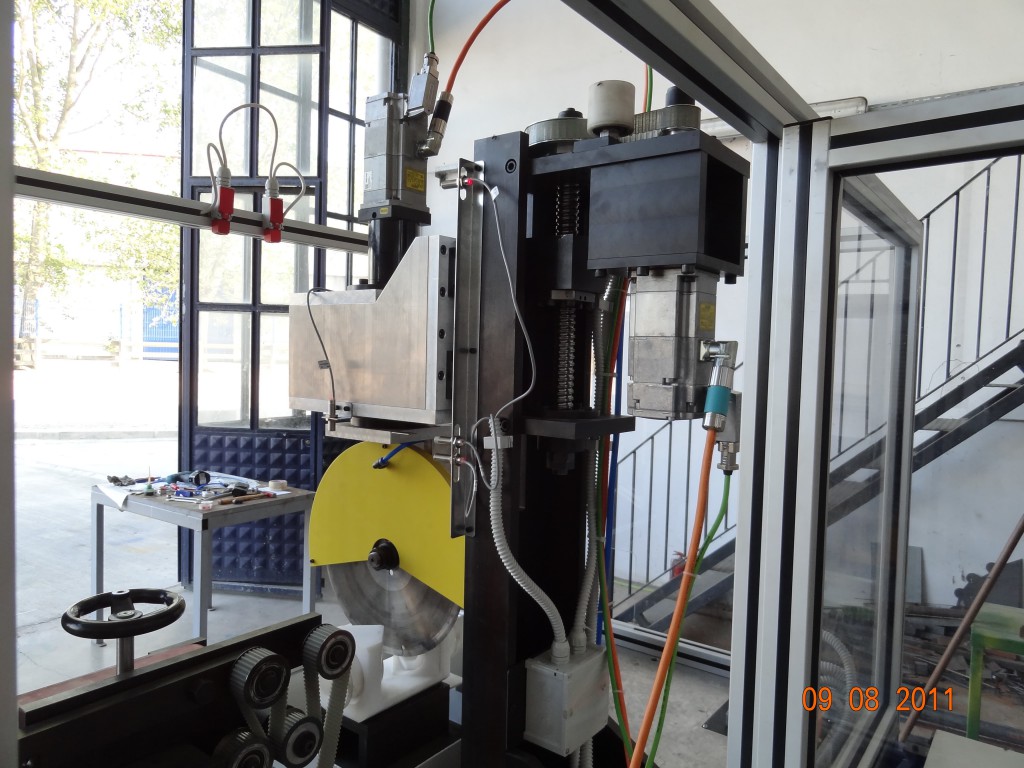

Testere Dikey Hareket Grubu

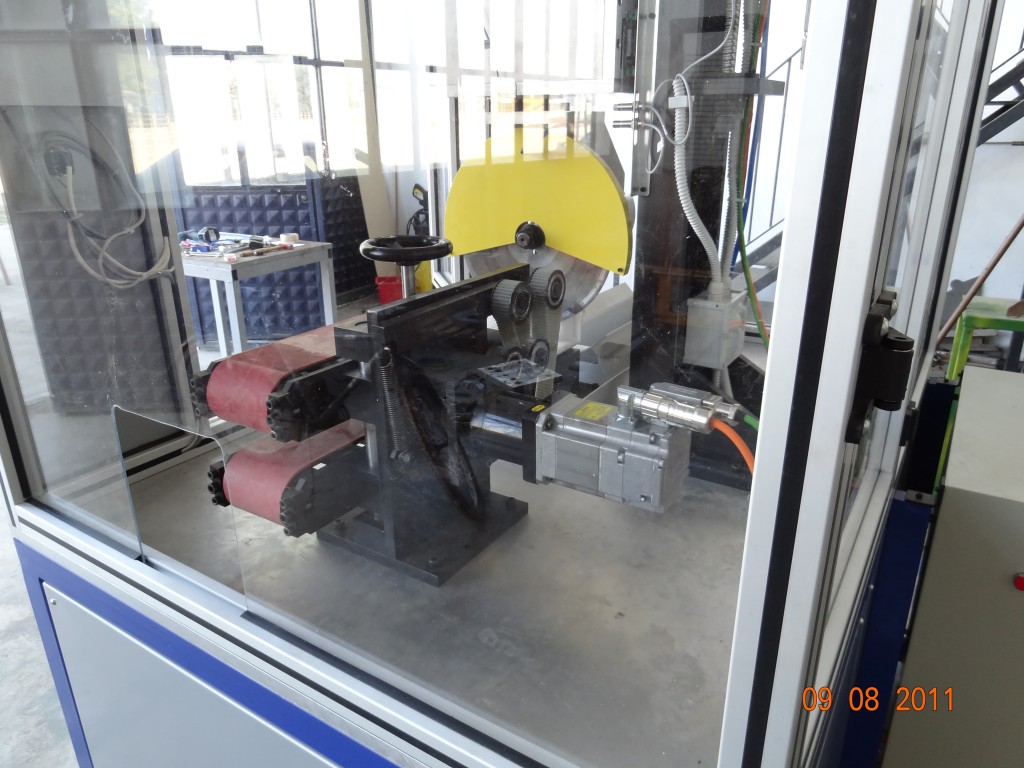

Dahili Çekici Grubu

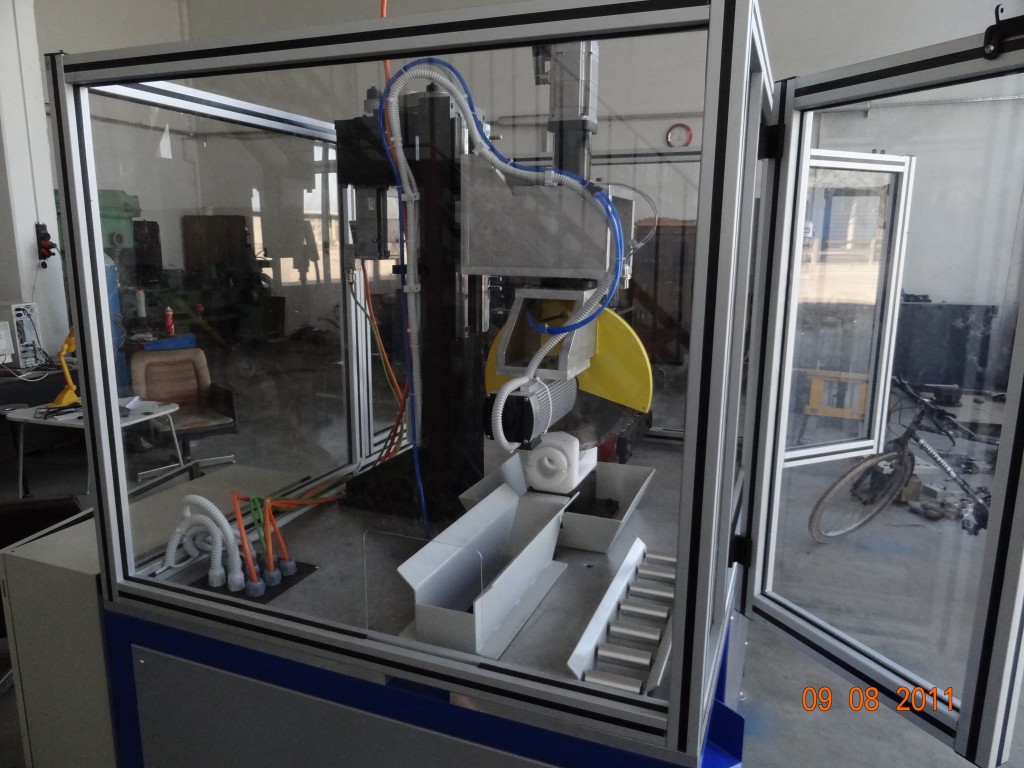

Kesilen Ürünün Düşme Haznesi

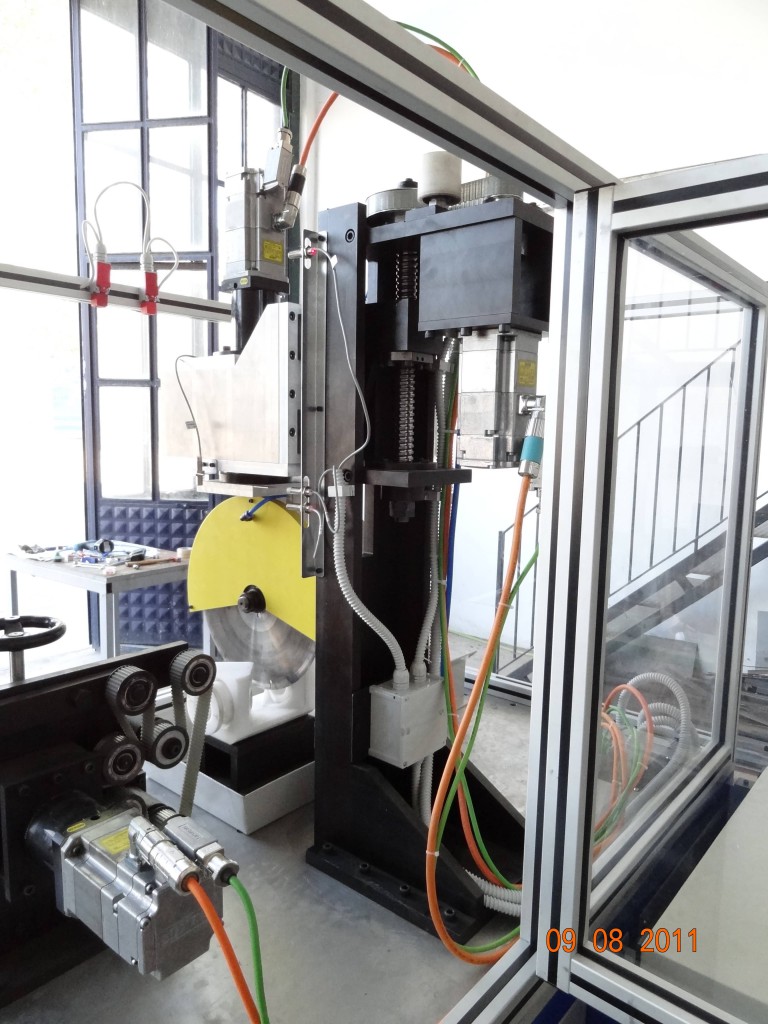

Testere Dikey Hareket Grubu

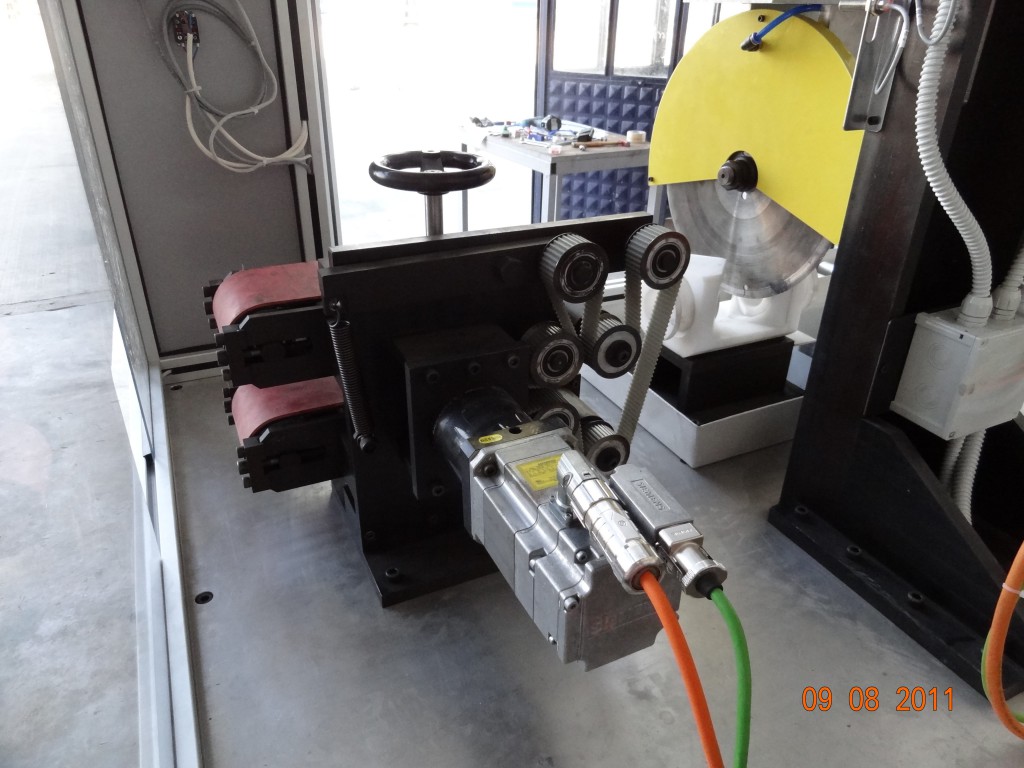

Dahili Çekici Grubu
Dahili Çekici Grubu

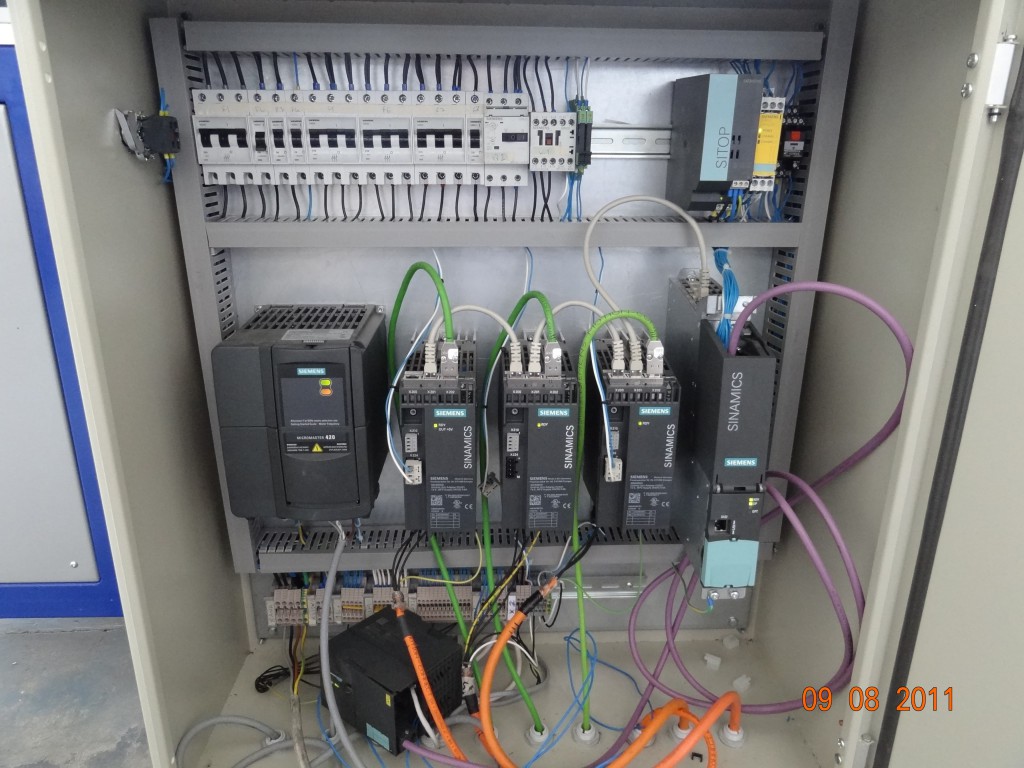

Elektronik Kontrol Panosu
